Tanques para Aire Comprimido
-
Todos nuestros tanques son construidos siguiendo la Norma ASME Sección VIII Div I.
-
Los tanques son fabricados en plancha de acero estructural A-36; tanto para el cuerpo cilindrico, asi como para las tapas y patas.
-
El espesor de la plancha de acero puede ser de 4.5, 6 y 9 mm. respectivamente; dependiendo de la presión máxima de trabajo a la que estará sometido el tanque.
-
Todos los tanques pasan por una prueba hidrostática con la finalidad de verificar la hermeticidad del mismo.
-
Los tanques son pintados con pintura esmalte sintético color azul naval.
-
Cada tanque sale con su placa de identificación donde figuran las características principales, número de serie y año de fabricación.
Especificaciones Técnicas
Tanques Horizontales
|
Modelo |
Capacidad (Galones) |
Dimensiones L x A x H (m.) |
|
TR30 |
30 |
0.95 x 0.45 x 0.55 |
|
TR60 |
60 |
1.20 x 0.50 x 0.65 |
|
TR80 |
80 |
1.50 x 0.58 x 0.65 |
|
TR100 |
100 |
1.50 x 0.60 x 0.75 |
|
TR120 |
120 |
1.50 x 0.64 x 0.79 |
|
TR120 |
120 |
1.80 x 0.60 x 0.75 |
|
TR150 |
150 |
1.80 x 0.64 x 0.80 |

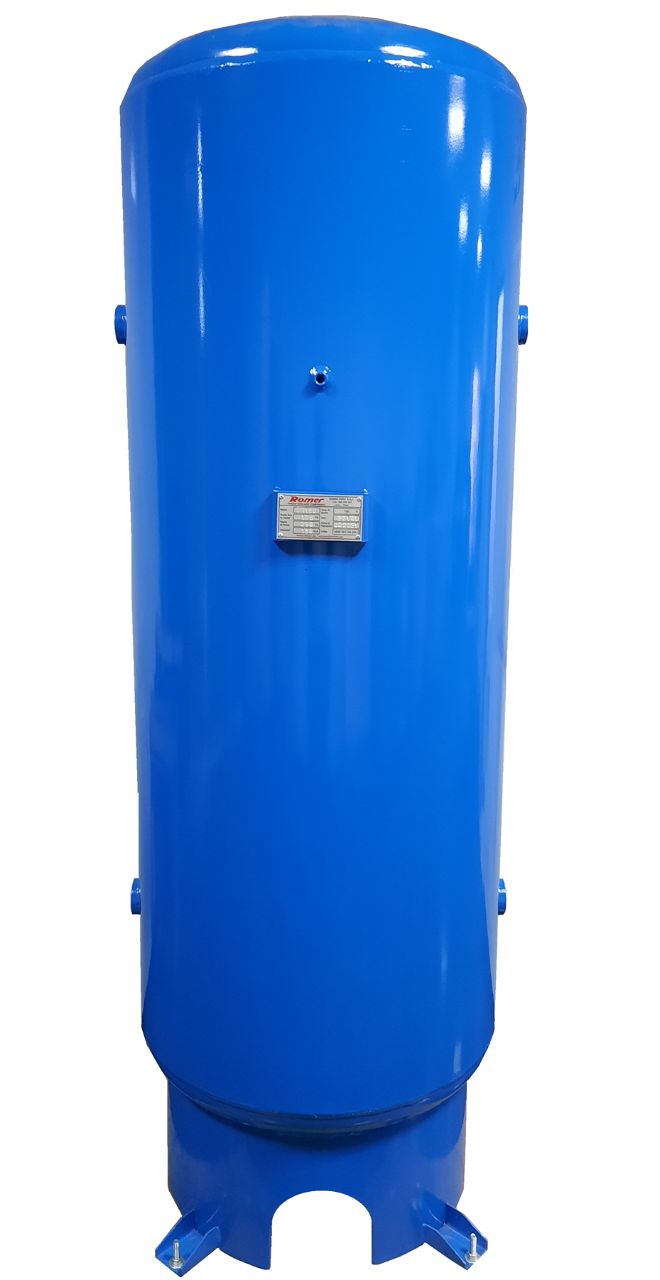

Tanques Verticales
|
Modelo |
Capacidad (Galones) |
Dimensiones Diámetro x Altura (m.) |
|
TR30 |
30 |
0.38 x 1.05 |
|
TR60 |
60 |
0.50 x 1.30 |
|
TR80 |
80 |
0.55 x 1.60 |
|
TR100 |
100 |
0.60 x 1.60 |
|
TR120 |
120 |
0.64 x 1.60 |
|
TR120 |
120 |
0.60 x 2.00 |
|
TR150 |
150 |
0.64 x 2.00 |
|
TR250 |
250 |
0.88 x 2.00 |
|
TR300 |
300 |
0.95 x 2.00 |
